Full Bridge 4Q Steuerung für DC Bürstenmotor 12-120V, 100-500A, bis 36KW, mit Rekuperation, programm
Auf Lager
innerhalb 20 Tagen lieferbar
Artikelbezeichnung:
Full Bridge 4Q Steuerung für DC Bürstenmotor 12-120V, 100-500A, bis 36KW, mit Rekuperation, programmierbar
Hersteller:
Jinan Keya Electronic Co., Ltd
Typenbezeichnung & Darstellung:
MMT-4Q-FB
|
|
|
|---|
|
Leistungsdaten: |
||||
|
Modell |
Betriebsspannung |
Nennleistung/ Spitze |
Nennstrom |
Spitzenstrom |
|
24RT100BL-01 |
~ 12-24V DC (8–30V) |
~ 1,0/2,4KW |
40A |
100A |
|
24RT200BL-01 |
~ 12-24V DC (8–30V) |
~ 2,0/4,8KW |
80A |
200A |
|
24RT300BL-01 |
~ 12-24V DC (8–30V) |
~ 3,0/7,2KW |
120A |
300A |
|
36RT100BL-01 |
~ 24-36V DC (20–42V) |
~ 1,5/3,6KW |
40A |
100A |
|
36RT200BL-01 |
~ 24-36V DC (20–42V) |
~ 3,0/7,2KW |
80A |
200A |
|
48RT100BL-01 |
~ 24-48V DC (20–55V) |
~ 2,0/4,8KW |
40A |
100A |
|
48RT200BL-01 |
~ 24-48V DC (20–55V) |
~ 4,0/9,6KW |
80A |
200A |
|
48RT300BL-01 |
~ 24-48V DC (20–55V) |
~ 6,0/14,4KW |
120A |
300A |
|
48RT400BL-01 |
~ 24-48V DC (20–55V) |
~ 8,0/19,2KW |
160A |
400A |
|
48RT500BL-01 |
~ 24-48V DC (20–55V) |
~ 10,0/24,0KW |
200A |
500A |
|
72RT100BL-01 |
~ 24-72V DC (20–83V) |
~ 3,0/7,2KW |
40A |
100A |
|
72RT200BL-01 |
~ 24-72V DC (20–83V) |
~ 6,0/14,4KW |
80A |
200A |
|
72RT300BL-01 |
~ 24-72V DC (20–83V) |
~ 9,0/21,6KW |
120A |
300A |
|
72RT400BL-01 |
~ 24-72V DC (20–83V) |
~ 11,5/28,8KW |
160A |
400A |
|
72RT500BL-01 |
~ 24-72V DC (20–83V) |
~ 14,5/36,0KW |
200A |
500A |
|
120RT100BL-01 |
~ 24-120V DC (20–125V) |
~ 5,0/12,0KW |
40A |
100A |
|
Außenmaße & Gewicht: |
||||
|
Länge |
Breite/Tiefe |
Höhe |
Gewicht |
|
|
172 mm |
146 mm |
62 mm |
2,0-3,0 Kg |
|
Sonstige Merkmale:
- für DC Kohlebürstenmotoren
- 4-Quadrantenregler
- PWM – Technologie
- Rekuperation = elektrische Bremskraftrückgewinnung
- Motorbremsfunktion (elektrisch) mit ABS
- bidirektional = Rechts-/Linkslauf, vor/zurück, stufenlos
- Ansteuerung mit Hallsensorsignal (0-5V) oder Potentiometer
- CAN-Bus optional (Aufpreis)
- programmierbar über serielle RS232 Schnittstelle (MS Windows)
- Softstart & Softstop
- Status LEDs
- Über- & Unterspannungsgeschützt
- Überhitzungsgeschützt
- spritzwassergeschützt
- gut kühlendes Aluminium-Gehäuse
- Befestigungsvorrichtung
- CE zertifiziert
- 24 Monate Gewährleistung

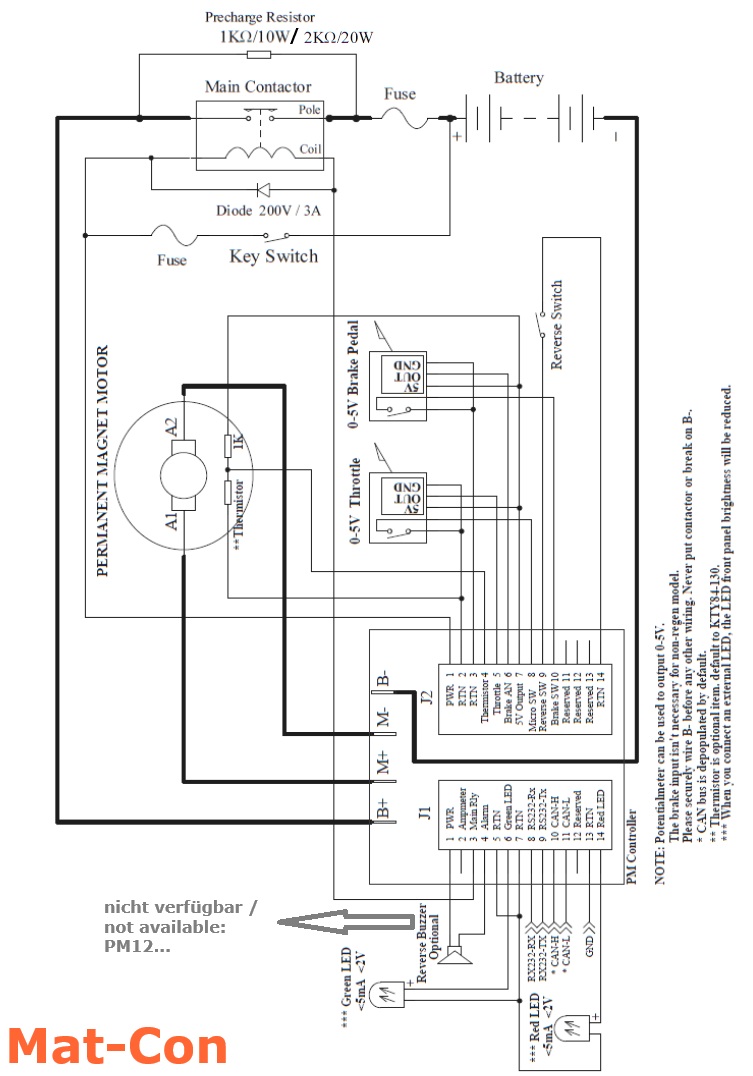

Schaltplan:
Bemerkung:
Es wird ein Sicherungsset mitgeliefert sowie die Rundsteckergegenstücke von J1+J2 und ein Handbuch.
Anwendungsgebiete:
Dieser 4-Quadranten-Fahrregler mit regenerativer Motorbremsfunktion (=Wirbelstrombremse / Hysteresebremse) ist geeignet für beispielsweise E-Roller, Elektroroller, (SMFC) Scooter, E-Scooter, Fun-Scooter, Elektroscooter, Trotinette, Pocket Bike, Pocketbike, Tricycle, Dreirad, Quad, Elektroquad, Kinderquad, Longboard, Elektroboard, E-Board, E-Fahrrad, Elektrofahrrad, E-Bike, Elektrobike, Liegerad, Seifenkiste, Rikscha, Velotaxi, Zuggerät, Rollstuhlzuggerät, Eisenbahn, Garteneisenbahn, Gartenbahn, Kleinbahn, Großbahn, Dampfbahn, Parkbahn, Parkeisenbahn, Modelbahn, Modellbahn, Schmalspurbahn, Kart / Cart, Elektroauto, E-Auto, E-Car, Golfcart, Handbike, Tretboot, Elektrotretboot, Elektro-Tretboot, Flugzeug, Hubschrauber, Helicopter, Helikopter, Modellbau, Miniaturbau, Theatertechnik, Bühnentechnik ...
Mit diesem Rekuperationsregler lässt sich der E-Motor stufenlos rechts- und linksherum steuern und bremsen, wobei die dadurch entstehende Energie in die Akkus zurückgespeist wird.
Verfügbares Zubehör:
Elektromotoren, Potentiometer, Hallregler, Seriell-USB-Kabel, Schlüsselschalter, Kippschalter, Bleigel/vliess- Akkus, Ladegeräte...
